Grįžtamosios temperatūros palaikymo grupė PrimoTherm K 180-3 DN25
Grįžtamosios temperatūros palaikymo grupė su ATV 60 °C vožtuvu ir Wilo siurbliu. DN25, 125 mm atstumas tarp jungčių ašių.
PrimoTherm K 180-3 DN25 – siurblio grupė su termostatiniu ATV vožtuvu, skirta šildymo sistemos šilumnešiui cirkuliuoti ir šilumos šaltinio grįžtamajai temperatūrai palaikyti. 7783560 modifikacijoje įrengtas nominaliosios 60 °C temperatūros vožtuvas ir Wilo Para SC 25/6 siurblys.
Paskirtis ir komplektacija
Grupė montuojama prie KSV skirstytuvo arba naudojama kaip atskiras sistemos elementas. Termostatinis vožtuvas padeda apsaugoti šilumos šaltinį nuo per žemos grįžtamojo šilumnešio temperatūros.
Konstrukcija

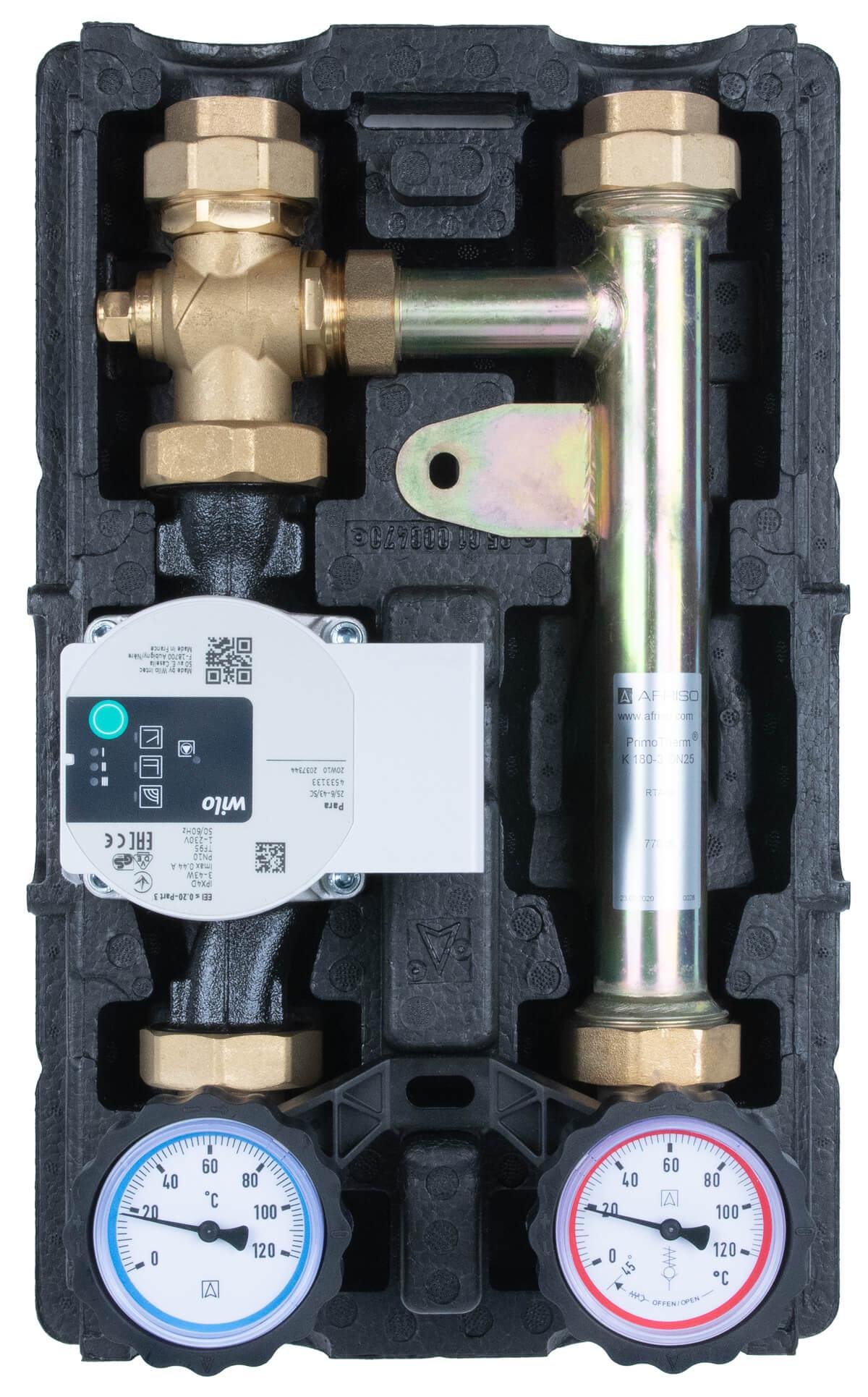

Grupėje yra tiekimo ir grįžimo termometrai, atbulinis vožtuvas, uždarymo vožtuvai bei šiluminė izoliacija. Prieš siurblį įrengtas papildomas uždarymo vožtuvas.
Techniniai duomenys
| Charakteristika | Duomenys |
|---|---|
| Vardinis dydis | DN25 |
| Atstumas tarp jungčių ašių | 125 mm |
| Jungtys sistemos kontūro pusėje | 2 × G1 vidinis sriegis |
| Jungtys šaltinio pusėje | 2 × G1 vidinis sriegis |
| Kvs | 3,2 m³/h |
| Didžiausias darbinis slėgis | 10 bar |
| Didžiausia šilumnešio temperatūra | 90 °C |
| Terpė | Vanduo arba vandens ir glikolio mišinys, kuriame glikolio ne daugiau kaip 50 % |
| ATV vožtuvo nominalioji temperatūra | 60 °C |
Komplektaciją rinkitės pagal modelių ir užsakymo kodų lentelę. Leistinos visos sistemos darbo ribos taip pat priklauso nuo pasirinkto siurblio ir kitų komponentų.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Cirkuliacinis siurblys |
|---|---|---|
| PrimoTherm K 180-3 DN25 – Wilo Para SC 25/6 | 7783560 | Wilo Para SC 25/6 |
