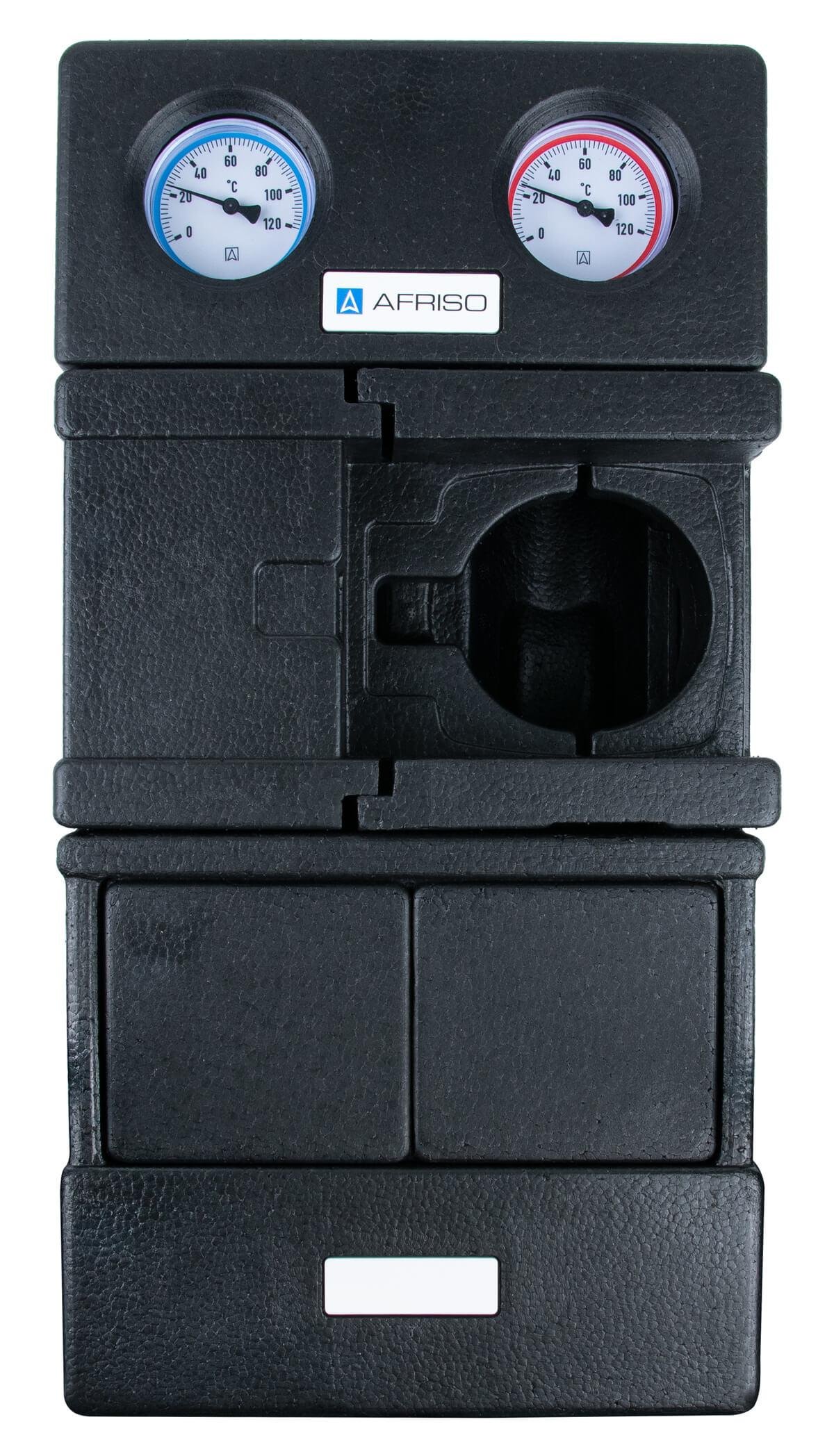

Tiesioginio tiekimo siurblių grupė PrimoTherm K 180-1 DN32
Siurblio grupė be pamaišymo vožtuvo. DN32 modifikacija tiekiama be siurblio; 125 mm atstumas tarp jungčių ašių.
PrimoTherm K 180-1 DN32 – siurblio grupė be pamaišymo vožtuvo, skirta šildymo ir vėsinimo kontūrų šilumnešiui cirkuliuoti. Ji jungiama tarp šilumos ar šalčio šaltinio ir sistemos kontūro.
Paskirtis ir komplektacija

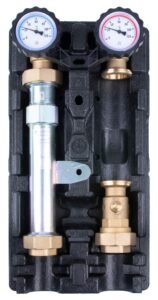

DN32 modifikacija 79501 tiekiama be cirkuliacinio siurblio ir tvirtinama prie sienos. Ji pritaikyta 180 mm montavimo ilgio siurbliui.
Konstrukcija
Grupėje yra tiekimo ir grįžimo termometrai, atbulinis vožtuvas, uždarymo vožtuvai bei šiluminė izoliacija. Prieš siurblį įrengtas papildomas uždarymo vožtuvas. Tiekimo ir grįžimo šakas galima sukeisti vietomis.
Techniniai duomenys
| Charakteristika | Duomenys |
|---|---|
| Vardinis dydis | DN32 |
| Atstumas tarp jungčių ašių | 125 mm |
| Jungtys sistemos kontūro pusėje | 2 × G1¼ vidinis sriegis |
| Jungtys šaltinio pusėje | 2 × G1¼ vidinis sriegis; G1¼ × G1½ redukciniai nipeliai |
| Kvs | 21 m³/h |
| Didžiausias darbinis slėgis | 10 bar |
| Didžiausia šilumnešio temperatūra | 90 °C |
| Terpė | Vanduo arba vandens ir glikolio mišinys, kuriame glikolio ne daugiau kaip 50 % |
Komplektaciją rinkitės pagal modelių ir užsakymo kodų lentelę. Leistinos visos sistemos darbo ribos taip pat priklauso nuo pasirinkto siurblio ir kitų komponentų.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Cirkuliacinis siurblys |
|---|---|---|
| PrimoTherm K 180-1 DN32 – Be siurblio | 79501 | Be siurblio |
