Laidinė patalpų temperatūros valdymo sistema CosiTherm
Kolektorinėms šildymo ir vėsinimo sistemoms Labai plonas 12,5 mm storio patalpos termostatas Laidinis patalpos termostatas Laikmačio modulis, skirtas temperatūros mažinimo, siurblio darbo laiko ir vožtuvo apsauginės funkcijos programavimui

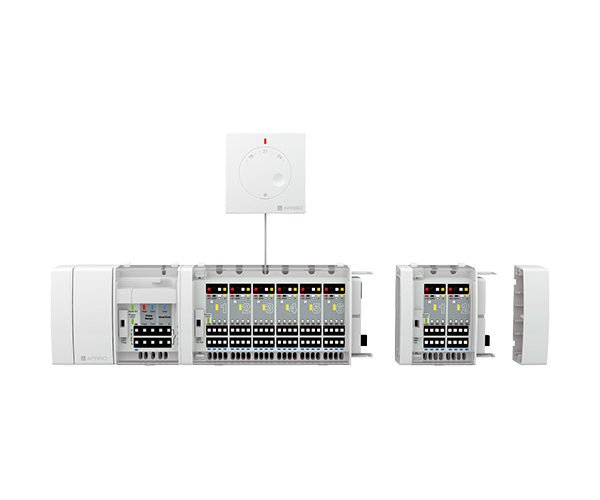

Laidinio patalpų temperatūros reguliatoriaus CosiTherm® bazinė versija sudaryta iš pagrindinio modulio, bent vieno valdymo modulio su dviem ar šešiais nepriklausomais valdymo kontūrais ir atitinkamo patalpos jutiklių skaičiaus. Atsižvelgiant į valdymo kontūrų/kambarių skaičių, valdymo moduliai gali būti tarpusavyje sujungiami moduliniu būdu. Vienam valdymo kontūrui reikalingas vienas patalpos temperatūros jutiklis. Patalpos temperatūros jutiklis matuoja faktinę patalpos temperatūrą. Norima temperatūra nustatoma temperatūros jutiklio sukamąja rankenėle. Valdymo modulis lygina esamą ir nustatytą temperatūrą ir valdo kolektorinės šildymo/vėsinimo sistemos srautą per termines pavaras.
Prie pagrindinio modulio gali būti prijungtas laikmačio modulis (opcija) su ekranu ir integruotu šimto metų kalendoriumi. Jame yra du savarankiškai programuojami perjungimo kanalai temperatūros mažinimui, devyni programuojami atminties blokai ir vožtuvo bei siurblio apsaugos funkcija. Papildomas siurblio darbo laikas yra reguliuojamas. Valdymo modulių gnybtai yra koduojami spalvomis tam, kad būtų lengviau priskirti terminių pavarų laidus; montavimą palengvina DIN bėgelio sąvaržos, esančios korpuso gale.
Pritaikymo sritis
Valdo kolektorinių šildymo ar vėsinimo sistemų atskirų patalpų temperatūrą.
Funkcijos
Bazinis modulis BM
- Patalpos temperatūros jutiklio maitinimo įtampa DC 5 V, terminių pavarų maitinimo įtampa AC 230 V
- Sistemos perjungimas į „Šildymas“ ar „Vėsinimas“
- Šildymo/vėsinimo siurblių valdymas
Valdiklio modulis
- Faktinės ir nustatytos temperatūros palyginimas
- Šildymo/vėsinimo vandens srauto reguliavimas terminių pavarų pagalba
- Dviejų ar šešių valdymo kontūrų prijungimas, išplėtimas
- Laidinis prisijungimas prie patalpos temperatūros jutiklių
Laikmačio modulis UM (opcija)
- Laiko duomenys: data, laikas, savaitės diena (keliamųjų metų nustatymas)
- Automatinis vasaros ir žiemos laiko perjungimas
- Temperatūros pažeminimo nustatymas
- Siurblio darbo laiko papildomas reguliavimas
- Vožtuvo ir siurblio apsaugos funkcijų nustatymas
Techniniai duomenys
Jungtys
Bazinis modulis BM:
Maks. 9 valdymo moduliai D2 arba 3 valdymo moduliai D6
Valdiklio modulis D2:
Maks. 2 patalpos termostatai ir 8 pavaros taip pat
išorinė antena
Valdiklio modulis D6:
Maks. 6 patalpos termostatai ir 24 pavaros
Bazinis modulis
Maitinimo įtampa
230 V AC, 50-60 Hz
Nominali galia
1 VA
Korpusas (Matmenys (plotis × aukštis × gylis))
Plastiko korpusas PC/ABS
Matmenys (plotis × aukštis × gylis): 122 x 62 x 45 mm
Apsaugos laipsnis: IP 20 (EN 60529)
Svoris
215 g
Valdiklio modulis
Maitinimo įtampa
AC 230V, DC 5V (per bazinį modulį BM)
Nominali galia
Valdiklio modulis D2: 0,1 W
Valdiklio modulis D6: 0,3 W
Korpusas (Matmenys (plotis × aukštis × gylis))
Plastiko korpusas PC/ABS
Valdiklio modulis D2: 73 x 92 x 45 mm
Valdiklio modulis D6: 162 x 92 x 45 mm
Apsaugos laipsnis: IP 20 (EN 60529)
Svoris
Valdiklio modulis D2: 130 g
Valdiklio modulis D6: 260 g
Laikmačio modulis (opcija)
Automatinis vasaros ir žiemos laiko perjungimas
Temperatūros pažeminimas
4K
Perjungimo kanalai: 2 nepriklausomai programuojami
Atminties blokai: 9 nepriklausomai programuojami
Vožtuvo ir siurblio apsaugos funkcija/papildomas siurblio darbo laikas
0/15 min, reguliuojama
Maitinimo įtampa
DC 3.3 V (per bazinį modulį BM)
Nominali galia
3 mW
Korpusas (Matmenys (plotis × aukštis × gylis))
Plastiko korpusas ABS
Spalva: šviesiai pilka,panaši į RAL 7047
Matmenys (plotis × aukštis × gylis): 37 x 93 x 28 mm
Apsaugos laipsnis: IP 30 (EN 60529)
Svoris
33 g
Komplektacijos pasirinkimas
Lentelėje pateikiami atskirai užsakomi sistemos komponentai. Vieno komponento kodas nereiškia viso valdymo komplekto. Sistemai reikalingas bazinis modulis, pasirinkto kontūrų skaičiaus valdymo moduliai, patalpų jutikliai ir tinkamos elektroterminės pavaros. UM yra pasirenkamas laikmačio modulis.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Komponento paskirtis |
|---|---|---|
| CosiTherm BM | 78112 | Bazinis maitinimo ir siurblio valdymo modulis |
| CosiTherm UM | 78113 | Papildomas laikmačio modulis baziniam BM |
| CosiTherm D2 | 78114 | Laidinis valdymo modulis, iki 2 jutiklių ir 8 pavarų |
| CosiTherm D6 | 78115 | Laidinis valdymo modulis, iki 6 jutiklių ir 24 pavarų |
| CosiTherm D | 78110 | Laidinis patalpos temperatūros jutiklis ir nustatymas |
