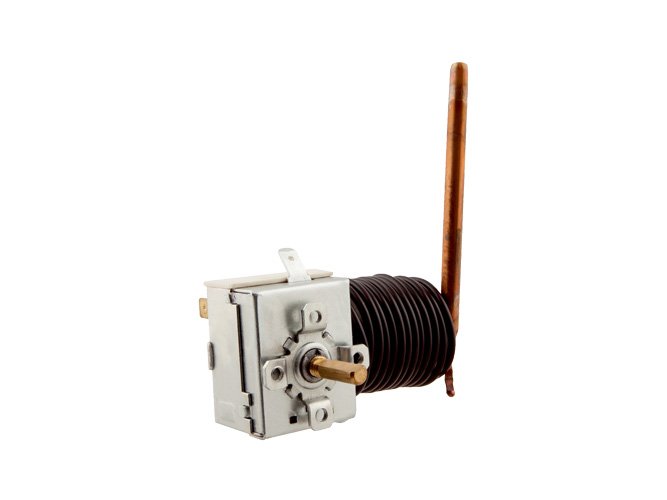

Kapiliarinis temperatūros valdymo termostatas TRT
Mechaninis temperatūros valdymas Šildymo procesų valdymui ir stebėjimui Idealiai tinka šilumos ir procesų inžinerijai Paprasta, tvirta konstrukcija
Jautriojo elemento išmatuota temperatūra sukelia matavimo skysčio tūrio pasikeitimą. Veikianti jėga aktyvuoja elektrinį perjungimą. Gilzė suteikia galimybę sandariai sumontuoti termostatą įvairiose slėgiminėse talpyklose.
Pritaikymo sritis
Mechaninis temperatūros reguliatorius ir ribotuvas be išorinio maitinimo šaltinio. Prietaisas tinkamas naudoti šilumos ir technologinės inžinerijos srityse. Dėl skystinio jautriojo elemento ir trumpo reakcijos laiko įrenginiai tinkami naudoti šiluminių procesų valdymui inžineriniuose įrenginiuose, krosnyse, šildymo ir oro kondicionavimo bei kitose pramoninėse ir buitinėse srityse.
Techniniai duomenys
Tipas
TR2
Darbo ribos
TR2/711 EU: 0–90 °C; TR2/712 EU (67609): 10–200 °C
Leistinas nuokrypis
±6 K, kai aplinkos temperatūra 20°C
Aplinkos temperatūros įtaka
-0,054°C/°C
Perjungimo diferencialas
∆T 4 ± 1 K
Nustatymo kampas
270°
Jautrusis elementas
Skystinis, ø 6,5 x 95 mm
Darbo temperatūros ribos
Korpusas: maks. 90°C
Zondas ir kapiliarinis vamzdelis
Varis
Kapiliaro ilgis
Varinis kapiliarinis vamzdelis su PVC danga, juodas. L=1000, 1500 mm
Apsaugos laipsnis
IP 00 (EN 60529)
Atitikties patikra
DIN-patikrinta
DIN EN 14597:2012-09
Registracijos numeris TR/STB 1211
Elektros prijungimo kontaktas
Perjungimo kontaktas
Kontaktų apkrova
NC 16 (6) A 250 V AC
NO 6 (4) A 250 V AC
Opcijos
– Kitos darbo ribos
– Kitas kapiliarinio vamzdelio ilgis
– Individualios versijos
Korpuso tipai ir matmenys, mm

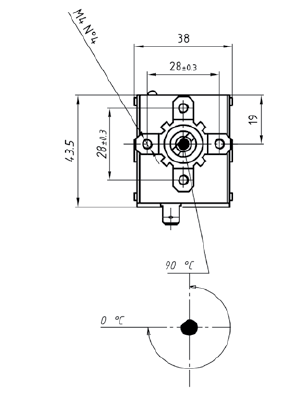

Temperatūros valdymo termostatas TRT korpuso matmenys su nustatymo kampu

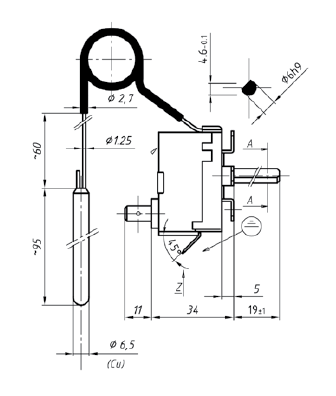

Temperatūros valdymo termostatas TRT korpuso ir zondo matmenys
Jungtys
Prijungimo schema
Modeliai ir užsakymo kodai
 |
Kontaktas | Darbo ribos/perjungimo taškas | Kapiliaro ilgis | Tipas | Užsakymo kodas |
| Perjungiamasis | 0/90°C | 1000 mm | TRT TR2/711 EU | 67216X | |
| Perjungiamasis | 0/90°C | 1500 mm | TRT TR2/711 EU | 67217X | |
| Perjungiamasis | 10/200°C | 1000 mm | TRT TR2/712 EU | 67609 |
