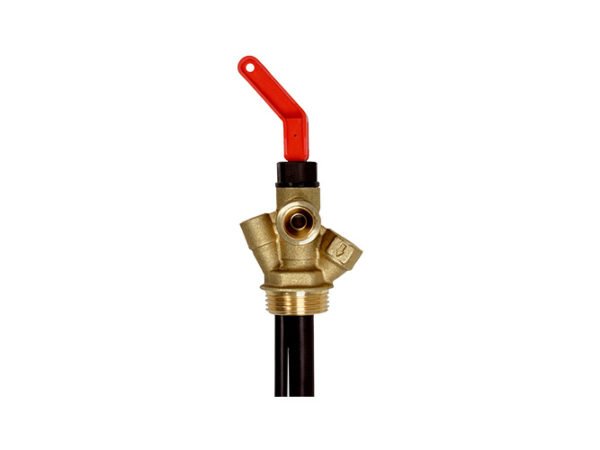

Ištraukimo iš talpos sistema Miniflex
- Kombinuotosios movos, pagamintos iš žalvario, kaip ištraukimo sistema su matavimo linija, kuri įsisuka į talpą
- Tylaus veikimo integruotas atbulinis vožtuvas stabdo siurbiamojoje linijoje esantį kurą, kai degiklis yra išjungtas
- Greito veikimo uždarymo vožtuvas su svirtimi nuotoliniam uždarymui avarinėse situacijose
- Medžiagos, atsparios biokuro ir biodyzelino mišiniams, kurių maks. 20% FAME
- Nelaidus vandeniui iki 10 m vandens stulpo – idealiai tinka naudoti potvynio rizikos zonose
Aprašymas
Kombinuota armatūra, pagaminta iš žalvario, yra kuro išsiurbimo sistema su matavimo linija, kuri įsisuka į talpą. Siurbimo ir grįžimo linijos turi vidinio sriegio jungtis. Kartu komplektuojamos universalios kompresinės 8 ir 10 mm išorinio sriegio jungtys vamzdžių prijungimui prie siurbimo linijos. ). 6 mm išorinio sriegio matavimo linijos jungtis žarnai ir vamzdžiui. Integruotas atbulinis vožtuvas su elastiniu vožtuvo lizdu išlaiko nepakitusį kuro stulpą įsiurbimo linijoje tuo metu, kai degiklis nedirba. Greito veikimo uždarymo vožtuvas su svirtimi tarnauja nuotoliniam kuro tiekimo uždarymui avarinėse situacijose. Sistema sandari slėgiui ir vakuumui iki 1 bar.
Pritaikymo sritis
Skirtas skysto kuro paėmimui iš antžeminių ir požeminių talpų vienos ar dviejų linijų režimu. Tinka šioms terpėms: mazutui (DIN 51603-1), dyzelinui (EN 590) taip pat biokurui ir biodyzelinui, kurių maks. 20% FAME. Tinkamas naudoti potvynių rizikos vietose. Visada pastovus išsiurbimas iš požeminių talpyklų.
Techniniai duomenys
Jungtys
Talpa: G1 išorinis sriegis
Siurbimo/grįžimo linija: G 3/8 vidinis sriegis
Matavimo linija: 6 mm
Ilgis
Siurbimo žarna: 2,15 m arba 3,15 m
Matavimo žarna: 2.15 m arba 3.15 m (išskyrus Miniflex 2)
Bandomasis slėgis
Maks. 6 bar
Srautas
Maks. 150 l/h
Medžiagos
Srieginė jungtis: žalvaris
Siurbimo žarna: NBR
Balansavimo kamera: Zamak (ZnAl4Cu1)
