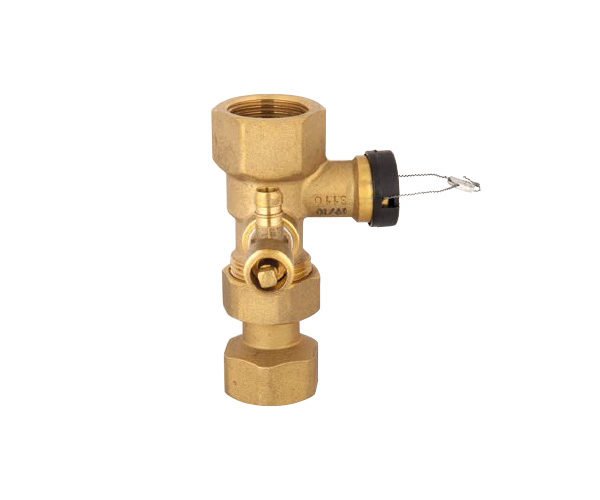

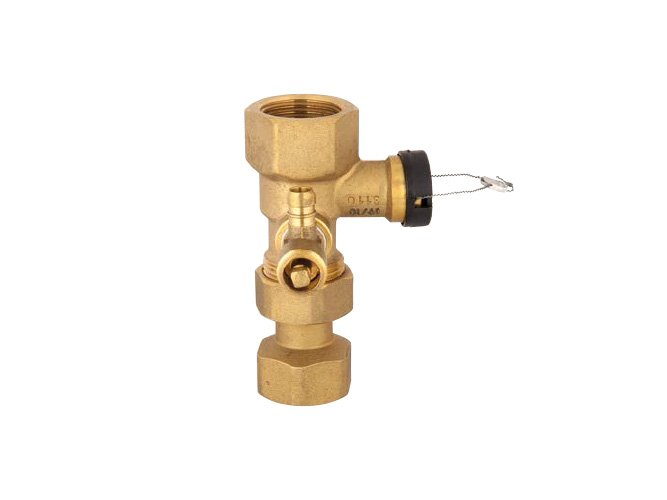

Išsiplėtimo indo prijungimo mazgas su nupylimo ventiliu
Membraninio išsiplėtimo indo prijungimo mazgas su uždarymo ir išleidimo vožtuvais. Galimos G ¾ arba G 1 jungtys, įprastas išleidimo arba KFE užpildymo ir išleidimo vožtuvas.
Prijungimo mazgas leidžia membraninį išsiplėtimo indą uždaryti nuo šildymo ar saulės kolektorių sistemos ir išleisti jame esantį vandenį prieš būklės patikrą arba keitimą. Jis montuojamas prie išsiplėtimo indo vandens jungties. Uždarymo vožtuvas turi dangtelį ir gali būti plombuojamas, kad būtų apsaugotas nuo netyčinio uždarymo.
Bendros techninės charakteristikos
- Didžiausias darbinis slėgis: 10 bar.
- Terpės temperatūra: 0–120 °C.
- Pagrindinės jungtys: G¾ × G¾ arba G1 × G1 pagal pasirinktą variantą.
- 77924 ir 77934 išleidimo vožtuvas atidaromas ir uždaromas 5 mm keturbriauniu raktu; 77949 ir 77950 turi KFE vožtuvą.
Paskirtis ir priežiūra
Mazgas skirtas išsiplėtimo indo prijungimui, jo priežiūrai ir patikrai šildymo sistemose pagal EN 12828 bei saulės kolektorių sistemose. Prieš patikrą indas atskiriamas uždarymo vožtuvu ir išleidžiamas per išleidimo vožtuvą. Parenkant svarbus tiek jungties dydis, tiek išleidimo vožtuvo tipas.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Pagrindinės jungtys | Išleidimo vožtuvas | Išleidimo Kvs |
|---|---|---|---|---|
| Prijungimo mazgas G¾ × G¾ su išleidimo vožtuvu | 77924 | G¾ × G¾ | Įprastas, su žarnos jungtimi | 0,5 m³/h |
| Prijungimo mazgas G1 × G1 su išleidimo vožtuvu | 77934 | G1 × G1 | Įprastas, su žarnos jungtimi | 0,5 m³/h |
| Prijungimo mazgas G¾ × G¾ su KFE vožtuvu | 77949 | G¾ × G¾ | KFE, G¾ išor. sr. „Euroconus“ | 1,5 m³/h |
| Prijungimo mazgas G1 × G1 su KFE vožtuvu | 77950 | G1 × G1 | KFE, G¾ išor. sr. „Euroconus“ | 1,5 m³/h |
