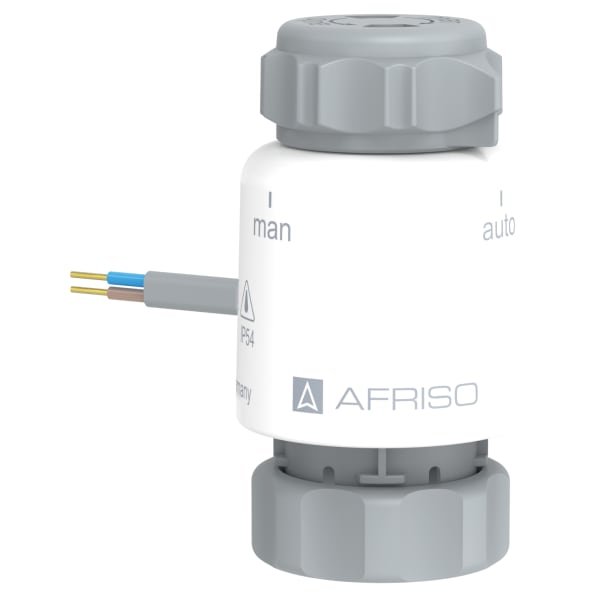

Elektroterminės pavaros TSA 02 FO
TSA 02 FO su First Open, rankinio pakartotinio atidarymo Re-Open funkcija ir padėties indikacija. 230 V arba 24 V, 90 N arba 110 N modifikacijos.
TSA 02 FO valdo šildymo arba vėsinimo kolektoriaus vožtuvą pagal termostato ar valdymo bloko signalą. Pavara turi padėties indikatorių ir viršutinę rankinio valdymo rankenėlę. Galimos keturios modifikacijos, kurios skiriasi maitinimo įtampa ir spaudimo jėga.
Pirminis ir pakartotinis atidarymas
First Open funkcija palaiko gamykloje nustatytą atidarytą padėtį, todėl sistemą galima pripildyti ir išplauti dar neprijungus valdymo automatikos. Perėjus į įprastą režimą pavara be įtampos užsidaro. Re-Open funkcija leidžia ją vėl atidaryti rankiniu būdu be maitinimo atliekant priežiūrą.
Rankenėle galima pasirinkti rankinį atidarymą arba automatinį darbą. Auto Spin funkcija išjungia pirminio atidarymo būseną elektrinio paleidimo metu. Prieš parenkant pavarą reikia suderinti jos jungtį, eigą ir spaudimo jėgą su vožtuvu.
Techniniai duomenys
| Charakteristika | Duomenys |
|---|---|
| Veikimas be įtampos | Uždaryta (NC) |
| Jungtis | Veržlė su M30 × 1,5 vidiniu sriegiu |
| Eiga | >3,2 mm |
| Spaudimo jėga | 90 arba 110 N – pagal užsakymo kodą |
| Maitinimas | 230 V AC arba 24 V AC/DC – pagal užsakymo kodą |
| Atsidarymo trukmė | 5–6 min. |
| Vožtuvo užsidarymo matmuo | 10,8 mm |
| Galia | 2 W |
| Didžiausia aplinkos temperatūra | 60 °C |
| Kabelio ilgis | 1 m |
| Matmenys (aukštis × skersmuo) | 72 × 39 mm |
| Apsaugos laipsnis | IP54 |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Maitinimas | Spaudimo jėga | Jungtis |
|---|---|---|---|---|
| TSA 02 FO, 230 V AC, 90 N | 79014 | 230 V AC | 90 N | M30 × 1,5 |
| TSA 02 FO, 24 V AC/DC, 90 N | 79015 | 24 V AC/DC | 90 N | M30 × 1,5 |
| TSA 02 FO, 230 V AC, 110 N | 79016 | 230 V AC | 110 N | M30 × 1,5 |
| TSA 02 FO, 24 V AC/DC, 110 N | 79017 | 24 V AC/DC | 110 N | M30 × 1,5 |
