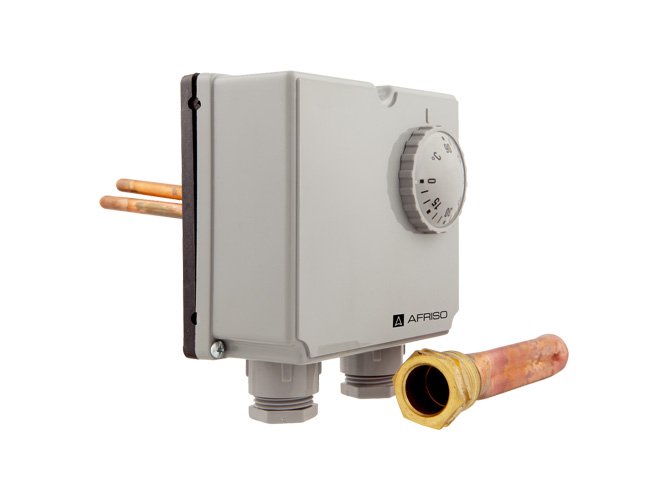

Dvigubas termostatas GDT
Mechaninis temperatūros valdymas Idealiai tinka šilumos ir procesų inžinerijai Su integruota apsaugos nuo perkaitimo funkcija Tiesioginis procesų valdymas
Jautriojo elemento išmatuota temperatūra sukelia matavimo skysčio tūrio pasikeitimą. Veikianti jėga aktyvuoja elektrinį perjungimą. Gilzė suteikia galimybę sandariai sumontuoti termostatą įvairiose talpyklose.
Pritaikymo sritis
Dvigubas termostatas su gilze. Sudarytas iš dviejų temperatūros valdymo termostatų (TRT), skirtų šildymo ir vėsinimo procesų valdymui pramonėje ir buityje. Taip pat galima versija su temperatūros valdymo termostatu (TRT) ir apsaugos nuo perkaitimo termostatu (STB) su rankiniu atstatymo mygtuku. Prietaisas tinkamas naudoti šilumos ir technologinės inžinerijos srityse.
Techniniai duomenys
Tipas
GDT/TLSC
Darbo ribos/ perjungimo taškas
TRT: 0/90°C – 30/120°C
STB: 100°C
Leistinas nuokrypis
TRT: ±3 K; STB: +0/−6 K, kai aplinkos temperatūra 20 °C
Perjungimo diferencialas
∆T 4 ± 1 K
Nustatymo skalė
TRT išorinė arba vidinė
Jautrusis elementas
Skystinis, ø 16 mm, gilzė
Gilzės ilgis nurodytas modelių lentelėje
Darbo temperatūros ribos
Zondas: maks. 125°C
Korpusas: maks. 80°C
Zondas
Varis
Korpusas
Plastikas (PVC), pilkas (RAL 7035)
Kabelio įvadas
Plastikas (PVC), juodas, M 20 x 1,5
Apsaugos laipsnis
IP 40 (EN 60529)
Atitikties patikra
DIN-patikrinta
DIN EN 14597:2012-09
Registracijos numeris TR/STB 1231
Temperatūros kitimo greitis
1 K/min
Elektros prijungimo kontaktas
2 x perjungimo kontaktai
Kontaktų apkrova
TRT
NC 10 (2.5) A 250 V AC
NO 6 (2.5) A 250 V AC
STB
NC 10 (2.5) A 250 V AC
NO 10 (2.5) A 250 V AC

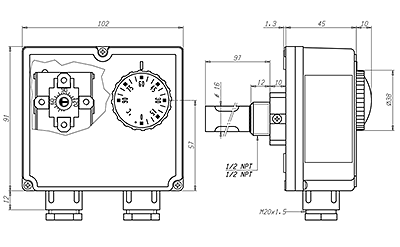

Korpuso tipai ir matmenys, mm
GDT/8RS, versija TRT/STB
Prijungimo schema

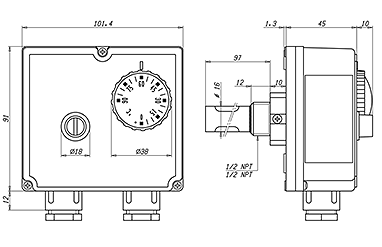

GDT/8RS, versija TRT/TRT
Prijungimo schema
Modeliai ir užsakymo kodai
 |
Nustatymo skalė | Darbo ribos/perjungimo taškas | Kapiliaro ilgis | Gilzės ilgis | Tipas | Užsakymo kodas |
| Vidinė/išorinė | 0/90°C-30/120°C | – | 100 mm | GDT/8HR | 67447X | |
| Fiksuota/išorinė | 0/90°C (100°C) | – | 100 mm | GDT/8RS | 67453X | |
| Fiksuota/išorinė | 0/90°C (100°C) | – | 150 mm | GDT/8RS | 67454AX Nebegaminamas |
