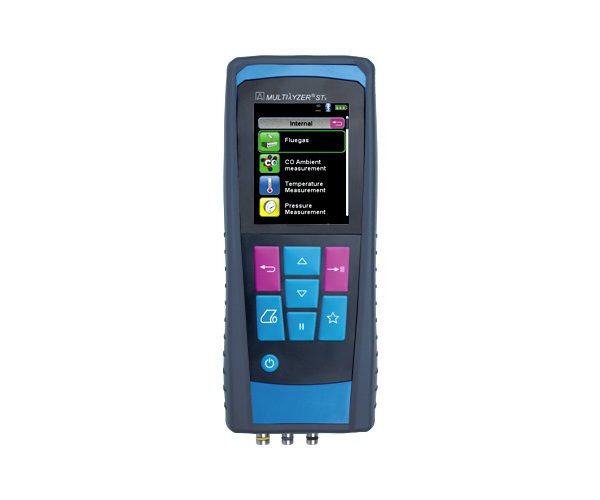

Dūmų dujų analizatorius MULTILYZER STx

Dūmų dujų analizatorius yra skirtas matavimams mažose ir vidutinėse skystą, dujinį ir kietą kurą deginančiose sistemose pagal Vokietijos federalinį išmetamųjų dalelių įstatymą ir CO koncentracijos tikrinimui dujas deginančiose sistemose. Idealiai tinka kieto kuro katilinių aptarnavimui (pvz. kūrenamų mediena su laikinais CO koncentracijos pakilimais iki 40 000 ppm) arba bivalentėms, moduliuojančioms kombinuotos šildymo ir elektros gamybos sistemoms.

Kategorija:
  • Pasidalinti įrašu

Aprašymas

Apačioje

  1. MikroSD kortelės lizdas
  2. Mini USB (įkroviklis)
  3. IR sąsaja spausdintuvui
  4. Garsiakalbis

Viršuje

    1. Patalpos temperatūros jutiklio lizdas
    2. Dūmų dujų temperatūros jutiklio lizdas
    3. Jungtis dūmų dujoms
    4. Slėgio jungtis

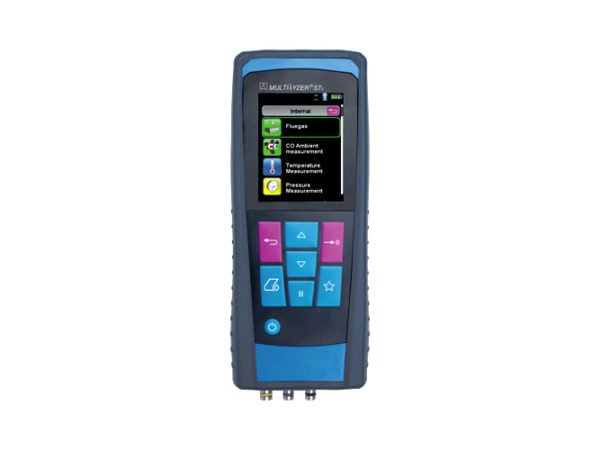

  1. Apsauginis dėklas su magnetais
  2. Skystų kristalų spalvotas ekranas
  3. Įėjimo mygtukas
  4. Išėjimo mygtukas
  5. Navigacijos mygtukai
  6. Favoritų mygtukas
  7. Spausdinimo mygtukas
  8. Pauzės mygtukas
  9. Įjungimo/išjungimo mygtukas
  10. Dūmų dujų prijungimo išvadas
  11. Slėgio/slėgio skirtumo matavimas (trauka)

Pritaikymo sritis

Dūmų dujų analizatorius yra skirtas matavimams mažose ir vidutinėse skystą, dujinį ir kietą kurą deginančiose sistemose pagal Vokietijos federalinį išmetamųjų dalelių įstatymą ir saugios CO koncentracijos tikrinimui dujas deginančiose sistemose. Idealiai tinka kieto kuro katilinių aptarnavimui (pvz. kūrenamų  mediena su laikinais CO koncentracijos pakilimais iki 40 000 ppm) arba bivalentėms, moduliuojančioms kombinuotos šildymo ir elektros gamybos sistemoms. Multilyzer STx yra nešiojamas dūmų dujų analizatorius su tvirtu apsauginiu dėklu ir jame integruotais magnetais. Didelis TFT spalvotas ekranas gali rodyti iki 8 išmatuotų verčių. Turi automatinę savipatikrą programos paleidimo metu ir ribinės vertės stebėjimą. Kompaktiška konstrukcija leidžia parinkti prietaisą su bet kuria iki šešių jutiklių kombinacija (O2, CO/H2, COHIGH, NO, NO2, SO2). Deguonies ECO jutiklis pasižymi ilgesne tarnavimo trukme ir yra atsparus biogeninėms kuro rūšims.

Išskaičiuojami parametrai: CO redukuotas (be oro), lambda, CO2, Eta efektyvumas, dūmų dujų nuostolis, rasos taškas, temperatūrų skirtumas.

CO jutiklis yra su H2 kompensacija oficialiems matavimams. Kaupiklio (datalogger) funkcija leidžia išsaugoti ilgalaikius matavimus laisvai pasirenkamais intervalais. Ryšys su kitais prietaisais, spausdintuvu ar kompiuteriu palaikomas Bluetooth® Smart (BLE), IR ir mikroSD sąsajomis. QR kodo funkcija – tai dar vienas būdas perduoti išmatuotas vertes per išmaniuosius telefonus ar planšetinius kompiuterius į bet kurią kitą valdymo programinę įrangą.

Veikimas

Vos tik įjungus MULTILYZER STx, pasirodo iššokantis meniu su spalvotomis ikonomis. Navigacijos mygtukais galima pasirinkti sekančias programas: dūmų dujų analizė, temperatūros matavimas, aplinkos CO matavimas, slėgio matavimas, Pito matavimas, prietaiso nustatymai ir atmintis. Pasirinkimas patvirtinamas „enter“ mygtuku. Pasirinkus dūmų dujų analizės funkciją, būsite paprašyti iš sąrašo pasirinkti kuro rūšį. Po to atsiras ekranas, kuriame bus aiškiai rodomos išmatuotos vertės.

Spalvotas ekranas

MULTILYZER STx turi 3,5“ skystųjų kristalų ekraną su skiriamoji geba 240×320 pikselių. Įvairūs matavimo meniu yra rodomi savo unikaliomis spalvomis, o tai palengvina navigaciją. Didelis apžvalgos kampas, aiškumas ir apšvietimas užtikrina, kad duomenys ir išmatuotos vertės būtų matomos bet kokiomis aplinkybėmis.

Funkcionalumas

Matuojamos vertės:

  • O2 (deguonis)
  • COHIGH (anglies monoksidas)
  • COH2 (H2 kompensuota)
  • NO (azoto oksidas)
  • NO2 (azoto dioksidas)
  • SO2 (sieros dioksidas)
  • Slėgis/slėgio skirtumas
  • Tair (aplinkos temperatūra
  • Tgas (dūmų dujų temperatūra)
  • Tgas (temperatūrų skirtumo matavimas)
  • Barometrinis slėgis

Išskaičiuojamos vertės:

  • CO (anglies dioksidas)
  • CO redukuotas (grynas)
  • Skirtumas tarp temperatūrų
  • Eta (degimo efektyvumas)
  • Lambda (perteklinis oras)
  • Nuostoliai su dūmų dujomis
  • COref ( su O2ref konfigūravimui)
  • Tau (rasos taškas)
  • NOx (azoto oksidai, NO + NO2)
  • NOref
  • SO2ref



Duomenų tvarkymo programos

Paprastas duomenų atvaizdavimas ir apdorojimas, naudojant Android ir iOS EuroSoft mobilią programėlę.

Saugumas

Saugumas ir apsauga yra svarbūs aspektai visiems BlueLine® matavimo prietaisams. Gyventojų/vartotojų saugumui užtikrinti pastatuose, kuriuose sumontuotos centrinės šildymo sistemos, MULTILYZER STx siūlo specialią anglies monoksido koncentracijos matavimo aplinkos ore funkciją. Ji suteikia galimybę atpažinti gedimus centrinio šildymo sistemoje ir laiku atlikti remontą. Siekiant užtikrinti teisingą prietaiso veikimą, po įjungimo MULTILYZER STx vykdo savipatikrą. Tikrinami visi jutikliai, baterijos būsena rodoma ekrane ir, jeigu kalibravimo duomenys buvo viršyti, pranešimas šiuo klausimu bus parodytas ekrane.

MULTILYZER STx turi kondensato kartridžą.  Ši dalis yra įmontuota į mėginių paėmimo liniją tam, kad naudotojas galėtų laisvai stebėti, kada ją reikia ištuštinti. Kondensato kartridže taip pat yra kietų dalelių filtras ir PTFE filtras. PTFE filtras neleidžia kondensatui vandeniui patekti į jutiklius.

EN50379 1 ir 2 dalys

EN50379 yra Europos standartas, kuriame yra nurodomi leidžiami matavimo būdai degimo matavimų prietaisams. MULTILYZER STx turi EN50379 1 ir 2 dalies sertifikatą O2, COH2, COHIGH, NO, temperatūros ir slėgio matavimams.

Techniniai duomenys

O2 (deguonis)
Ribos: nuo 0 iki 21% tūryje
Tikslumas: ± 0.2% tūryje RDG
Skiriamojo geba: 0.1% tūryje

CO (anglies monoksidas) su H2 kompensavimu
Ribos: nuo 0 iki 10,000 ppm
Tikslumas: ± 5 ppm (< 50 ppm) / ± 5% RDG (> 50 ppm)
Skiriamojo geba: 1 ppm

CO2 (anglies dioksidas)
Ribos: nuo 0 iki CO2 maks. (priklausomai nuo kuro)
Tikslumas: ± 0.2% tūryje
Skiriamojo geba: 0.1% tūryje

Dūmų dujų temperatūra
Ribos: nuo 0 iki +1.000°C
Tikslumas: ± 1 °C (nuo 0 iki +300 °C) / ± 1% RDG (nuo +300 °C)
Skiriamojo geba: 0.1°C

Degimo oro temperatūra
Ribos: nuo -20 iki +200 °C
Tikslumas: ± 3°C + 1 skaitmuo (nuo -20 iki 0 °C) / ± 1°C +1 skaitmuo (nuo 0.1 iki +200 °C)
Skiriamojo geba: 0.1°C

Slėgis
Ribos: ± 150 hPa
Tikslumas: ± 2 Pa + 1 skaitmuo (< 2.00 hPa) / ± 1% RDG (> 2.00 hPa)
Skiriamojo geba: 0.01 hPa (< 100 hPa), 0.1hPa (>100 hPa)

Opcijos

SO2
Ribos: nuo 0 iki 5,000 ppm
Tikslumas: ± 10 ppm (<200 ppm) / ±5% RDG (>200 ppm)
Skiriamojo geba: 1 ppm

COHIGH
Ribos: nuo 0 iki 4.0% tūryje (=40,000 ppm)

NO
Ribos: nuo 0 iki 5,000 ppm
Tikslumas: ± 5 ppm (<50 ppm) / ± 5% RDG ( >50 ppm)
Skiriamojo geba: 1 ppm

NO2
Ribos: nuo 0 iki 500 ppm
Tikslumas: ± 10 ppm (<50 ppm) / ± 10% RDG (>50 ppm)
Skiriamojo geba: 1 ppm

Pagrindiniai duomenys

Išmatavimai (W x L x D)
90 x 220 x 53 mm (įskaitant apsauginį dėklą)

Svoris
Apie 685 g (įskaitant apsauginį dėklą)

Korpuso medžiaga
Poliamidas (PA)

Ekranas
Grafinis spalvotas  ekranas 3,5“ (240×320 pikselių)

Komunikavimo duomenys
Belaidė IR jungtis EURO spausdintuvui
Bluetooth Smart (BLE- Bluetooth Low Energy)
QR kodai

Spausdintuvas
Išorinis belaidis termo spausdintuvas (EURO spausdintuvas)

Atmintis
MikroSD kortelė iki 16 GB (opcija)

Darbo temperatūra
Nuo 5 iki +40 °C

Sandėliavimo temperatūra
Nuo -20 iki +50 °C

Apsaugos klasė
IP42 (EN 60529)

Baterija
Ličio jonų baterija 3,6 V / 2.900 mAh

Maitinimas
Mini USB (5 V)

Priedai

Kietas nešiojamas lagaminas, kuriame numatytos vietos įvairioms prietaiso dalims: 300 mm dūmų dujų zondui su 2,4 m ilgio žarna su kondensato kartridžu ir filtrais, apsauginiam dėklui su magnetais, įkrovikliui, aplinkos temperatūros jutikliui, naudojimosi instrukcijai (įskaitant EN50379 sertifikato kopiją).
