Belaidė patalpų temperatūros valdymo sistema CosiTherm
Kolektorinėms šildymo ir vėsinimo sistemoms Modulinė konstrukcija su baziniu moduliu ir valdymo moduliu 2 ar 6 nepriklausomiems valdymo kontūrams Laikmačio modulis, skirtas temperatūros mažinimo, siurblio darbo laiko ir vožtuvo apsauginės funkcijos programavimui Lengvas montavimas DIN bėgelio sąvaržų, esančių korpuso gale, pagalba Prieinamas visame pasaulyje per AFRISOhome tinklų sąsają

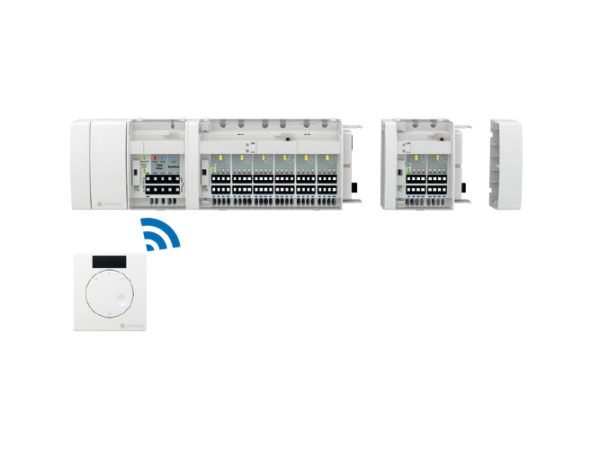

Belaidžio patalpos temperatūros reguliatoriaus CosiTherm® bazinė versija sudaryta iš pagrindinio modulio, bent vieno reguliatoriaus modulio su dviem ar šešiais nepriklausomais valdymo kontūrais ir atitinkamo patalpos jutiklių skaičiaus. Atsižvelgiant į valdymo grandinių/kambarių skaičių, reguliatoriaus moduliai gali būti tarpusavyje sujungiami moduliniu būdu. Vienam valdymo kontūrui reikalingas vienas patalpos temperatūros jutiklis; standartinė versija – be baterijų, prie valdiklio modulio prijungiamas per EnOcean® belaidę technologiją. Patalpos temperatūros jutiklis matuoja faktinę patalpos temperatūrą. Norima temperatūra nustatoma temperatūros jutiklio sukamąja rankenėle arba per AFRISOhome programėlę. Valdiklio modulis lygina faktinę ir norimą temperatūras ir valdo kolektorinės sistemos šildymo/vėsinimo vandens srautą terminių pavarų pagalba.
Prie pagrindinio modulio gali būti prijungtas laikmačio modulis (opcija) su ekranu ir integruotu šimto metų kalendoriumi. Jame yra du savarankiškai programuojami perjungimo kanalai temperatūros mažinimui, devyni programuojami atminties blokai ir vožtuvo bei siurblio apsaugos funkcija. Papildomas siurblio darbo laikas yra reguliuojamas. Valdiklio modulių gnybtai yra koduojami spalvomis tam, kad būtų lengviau priskirti terminių pavarų laidus; montavimą palengvina DIN bėgelio sąvaržos, esančios korpuso gale.
AFRISOhome tinklų sąsajos pagalba galima yra nuotoliniu būdu patikrinti ir prireikus nustatyti kambario temperatūrą per AFRISOhome programėlę (pvz. grįžus iš žiemos atostogų). Šis lankstus nuotolinis patalpos temperatūros valdymas sujungia daugybę privalumų: galite padidinti gyvenimo komfortą ir sumažinti energijos sąnaudas. Kartu su papildomais „AFRISO” produktais, kuriuose yra EnOcean® bevielio ryšio technologija, vartotojas gali sukonfigūruoti įvairias visiškai pritaikomas, išplečiamas programas.
Funkcijos
Bazinis modulis BM
- Terminių pavarų maitinimo įtampa AC 230 V
- Sistemos perjungimas į „Šildymas“ ar „Vėsinimas“
- Šildymo/vėsinimo siurblių valdymas
Valdiklio modulis
- Faktinės ir nustatytos temperatūros palyginimas
- Šildymo/vėsinimo vandens srauto reguliavimas terminių pavarų pagalba
- Dviejų ar šešių valdymo kontūrų prijungimas, išplėtimas
- Prisijungimas prie patalpos temperatūros jutiklių EnOcean® bevielio ryšio technologijos pagalba
Laikmačio modulis UM (opcija)
- Laiko duomenys: data, laikas, savaitės diena (keliamųjų metų nustatymas)
- Automatinis vasaros ir žiemos laiko perjungimas
- Temperatūros pažeminimo nustatymas
- Siurblio darbo laiko papildomas reguliavimas
- Vožtuvo ir siurblio apsaugos funkcijų nustatymas
Techniniai duomenys
Jungtys
Bazinis modulis BM:
Maks. 9 valdiklio moduliai F2 arba 3 valdiklio moduliai F6
Valdiklio modulis F2:
Maks. 2 patalpos termostatai ir 8 pavaros taip pat
išorinė antena
Valdiklio modulis RM F6:
Maks. 6 patalpos termostatai ir 24 pavaros taip pat
išorinė antena
Darbinės temperatūros ribos
Aplinkos/sandėliavimo: -10/+60°C
EnOcean® bevielis ryšys
Dažnis: 868.3 MHz
Perdavimas
Galia: maks 10 mW
Diapazonas: nuo 10 iki 30 m (priklausomai nuo patalpos
išdėstymo ir medžiagų)
Bazinis modulis
Maitinimo įtampa
230 V AC, 50-60 Hz
Nominali galia
1 VA
Korpusas (Matmenys (plotis × aukštis × gylis))
Plastiko korpusas PC/ABS
Spalva: šviesiai pilka, panaši į RAL 7047
Matmenys (plotis × aukštis × gylis): 122 x 62 x 45 mm
Apsaugos laipsnis: IP 20 (EN 60529)
Svoris
215 g
Valdiklio modulis
Maitinimo įtampa
AC 230V, DC 5V (per bazinį modulį BM)
Nominali galia
Valdiklio modulis F2: 0,3 W
Valdiklio modulis F6: 0,5 W
Korpusas (Matmenys (plotis × aukštis × gylis))
Plastiko korpusas PC/ABS
Valdiklio modulis F2: 73 x 92 x 45 mm
Valdiklio modulis F6: 162 x 92 x 45 mm
Apsaugos laipsnis: IP 20 (EN 60529)
Svoris
Valdiklio modulis F2: 130 g
Valdiklio modulis F6: 260 g
Laikmačio modulis (opcija)
Automatinis vasaros ir žiemos laiko perjungimas
Temperatūros pažeminimas
4K
Perjungimo kanalai:2 nepriklausomai programuojami
Atminties blokai: 9 nepriklausomai programuojami
Vožtuvo ir siurblio apsaugos funkcija/papildomas siurblio darbo laikas
0/15 min, reguliuojama
Maitinimo įtampa
DC 3.3 V (per bazinį modulį BM)
Nominali galia
3 mW
Korpusas (Matmenys (plotis × aukštis × gylis))
Plastiko korpusas ABS
Spalva: šviesiai pilka,panaši į RAL 7047
Matmenys (plotis × aukštis × gylis): 37 x 93 x 28 mm
Apsaugos laipsnis: IP 30 (EN 60529)
Svoris
33 g
Komplektacijos pasirinkimas
Lentelėje pateikiami atskirai užsakomi sistemos komponentai. Vieno komponento kodas nereiškia viso valdymo komplekto. Sistemai reikalingas bazinis modulis, pasirinkto kontūrų skaičiaus valdymo moduliai, patalpų jutikliai ir tinkamos elektroterminės pavaros. UM yra pasirenkamas laikmačio modulis.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Komponento paskirtis |
|---|---|---|
| CosiTherm BM | 78112 | Bazinis maitinimo ir siurblio valdymo modulis |
| CosiTherm UM | 78113 | Papildomas laikmačio modulis baziniam BM |
| CosiTherm F2A | 78123 | Belaidis valdymo modulis, 2 kontūrai, išorinė antena |
| CosiTherm F6A | 78124 | Belaidis valdymo modulis, 6 kontūrai, išorinė antena |
| CosiTherm FT | 78111 | Belaidis patalpos temperatūros jutiklis ir nustatymas |
| CosiTherm FTF | 78119 | Belaidis temperatūros ir drėgmės jutiklis, temperatūros nustatymas |
