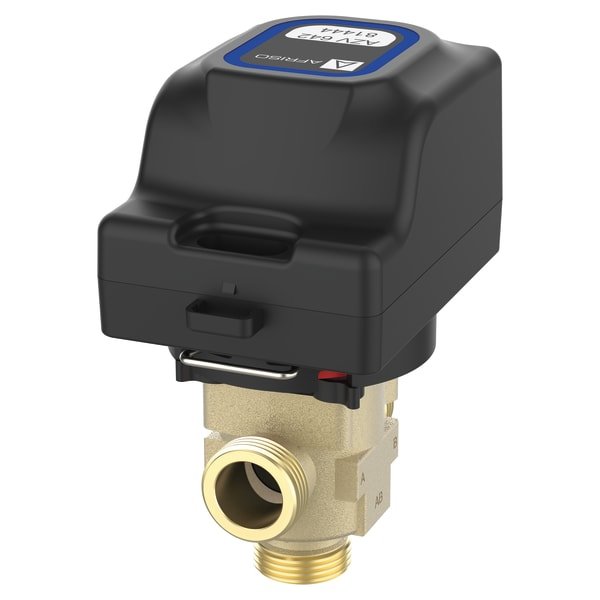

Srautų perjungimo ir uždarymo vožtuvai AZV
Elektrine pavara valdomi dviejų ir trijų eigų vožtuvai šildymo bei šilumos siurblių sistemoms.
Paskirtis ir veikimas
AZV perjungia srautą tarp šildymo, vėsinimo ar karšto vandens ruošimo kontūrų arba uždaro atskirą atšaką. Vožtuvo korpusas pagamintas iš žalvario. Spalvinis padėties indikatorius leidžia matyti perjungimo būseną.
Parinkimas ir komplektacija
Dviejų eigų NC versija ramybės būsenoje uždaryta, NO – atidaryta. Trijų eigų versijos parenkamos pagal reikalingą jungimo schemą. Valdymo signalas, prijungimo jungtis ir pavaros maitinimas tikrinami pagal konkretaus varianto dokumentaciją. Šie vožtuvai nėra proporcinio temperatūros reguliavimo maišytuvai.
Techniniai duomenys
| Didžiausias darbinis slėgis | 10 bar |
|---|---|
| Didžiausias slėgių skirtumas | 2 bar |
| Terpės temperatūra | −20…+90 °C |
| Terpė | Vanduo arba vandens ir glikolio mišinys; glikolio iki 50 % |
| Pavaros maitinimas | 230 V AC, 50 Hz |
| Pavaros apsaugos laipsnis | IP54 |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Versija ir jungtys |
|---|---|---|
| AZV 442 | 81440 | 2 eigų G¾ NC |
| AZV 443 | 81441 | 2 eigų G1 NC |
| AZV 452 | 81442 | 2 eigų G¾ NO |
| AZV 453 | 81443 | 2 eigų G1 NO |
| AZV 642 | 81444 | 3 eigų G¾ |
| AZV 643 | 81445 | 3 eigų G1 |
| AZV 647 | 81446 | 3 eigų (E) G1 |
| AZV 844 | 81447 | 3 eigų G1¼ |
