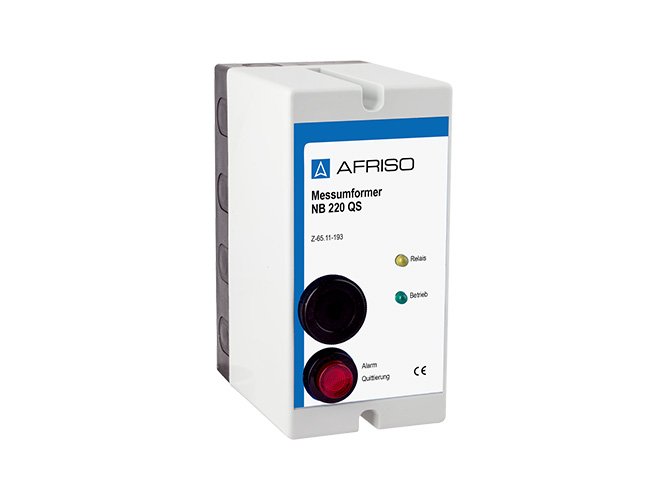

Apsaugos nuo perpildymo sistemos keitiklis NB 220 QS
- Kompaktinis keitiklis ant sienos montuojamame korpuse
- Su aliarmo lempa, aliarmo signalu ir patvirtinimo mygtuku aliarmo signalui
- Išvesties relė aliarmo lempai, aliarmo signalui ar papildomam aliarmo blokui ZAG 01 prijungti
- Patvirtintas kartu su lygio zondais LS 300 EU, LS 300 FU arba LS 300 ESPU kaip perpildymo prevencijos sistemos dalis
- Galimybė prijungti papildomas valdymo bloką 907-Z, leidžiantį prisijungti prie autocisternos su perpildymo signalizacijos sistema.
Aprašymas
Tipas, patvirtintas kartu su visų lygių zondų tipo serijomis 76 ir UFS 01 kaip perpildymo prevencijos sistemos dalis. Su integruota aliarmo lempa, aliarmo signalu bei patvirtinimo mygtuku aliarmo signalui. Išorinė aliarmo lempa, aliarmo signalas arba papildomas aliarmo blokas ZAG 01 gali būti pajungti per išvesties relę. NB 220 QS generuoja vizualų, garsinį aliarmus bei relė persijungia lygio zondui būnant sąlytyje su skysčiu. Papildomas valdymo blokas 907-Z gali būti prijungtas kaip papildomas valdymo blokas, leidžiantis prisijungti prie autocisternos su perpildymo signalizacijos sistema.
Pritaikymo sritis
Siekiant išvengti stacionarių bei stacionariai naudojamų talpų perpildymo.
Tinka naudojimui su daugeliu vandenį teršiančių skysčių, kurių pliūpsnio temperatūra >55°C (žr. produkto UFS 01 aprašymo medžiagų sąrašą).
Techniniai duomenys
Maitinimo įtampa
AC 230 V
Elektros įvestis
Maks. 4 VA / 6 W
Išėjimo srovės grandinės
1 x AC 230 V (100 W), pvz., lempai / elektromagnetiniam vožtuvui, negali būti patvirtinama
1 x AC 230 V (50 W), pvz., signalui, gali būti patvirtintas
Korpusas (apsaugos laipsnis)
Kištukinis korpusas (IP 30)
W x H x D: 75 x 150 x 110 mm
Patvirtinimas statybos produktams
DIBt: Z-65.11-193
