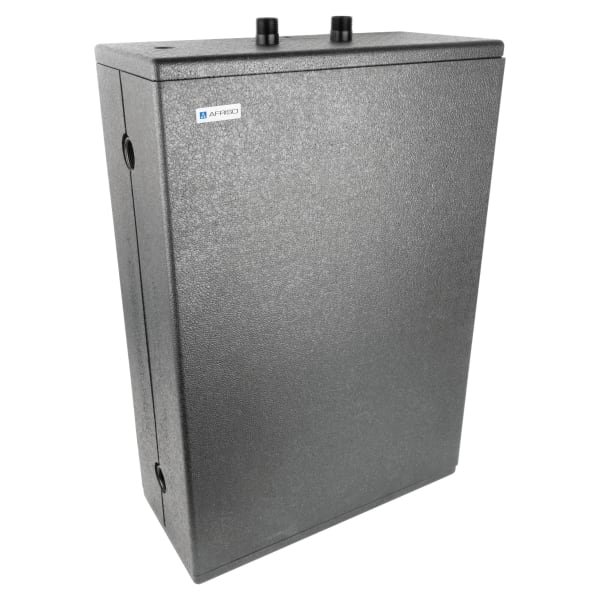

Akumuliacinė talpa ABT 50
Sieninė 50 l akumuliacinė talpa šildymui ir vėsinimui. Keturi šaltinių atvamzdžiai, 125 mm sistemos jungčių atstumas, iki 3 bar; kodas 6805000.
ABT 50 – ant sienos montuojama akumuliacinė (buferinė) talpa uždaroms šildymo ir vėsinimo sistemoms. Ji padidina sistemos vandens tūrį, kaupia šilumą arba vėsą ir padeda sumažinti dažnų šilumos siurblio įsijungimų skaičių. Oro šaltinio šilumos siurblio sistemoje sukaupta šiluma gali būti naudojama lauko bloko atitirpinimui.
Sandara ir prijungimas
Plieninė talpa neturi gyvatuko. Dalinė vidinė pertvara padeda išlaikyti temperatūros sluoksnius ir leidžia maišytis tiekimo bei grįžtamajam srautams. Keturi šaltinių prijungimo atvamzdžiai leidžia prijungti vieną arba du šilumos ar vėsos šaltinius.
125 mm atstumu išdėstytos sistemos jungtys pritaikytos tiesioginiam AFRISO KSV 125 kolektoriaus arba PrimoTherm siurblių grupės prijungimui. Pagal pasirinktą montavimo padėtį sistemos jungtis galima nukreipti į viršų, žemyn arba šoną. Hidraulinė atskirtis ir reikiamas srautas užtikrinami tinkamai parinkus prijungimo schemą.
Elektrinis kaitinimo elementas
Numatyta atskira G1½ jungtis papildomam elektriniam kaitinimo elementui. Atsižvelgiant į talpos padėtį galima naudoti ir tinkamą G1¼ šaltinio jungtį. Elemento ilgis bei montavimo vieta parenkami pagal talpos brėžinį ir kaitinimo elemento montavimo reikalavimus.
Techniniai duomenys
| Charakteristika | Duomenys |
|---|---|
| Vardinė talpa | 50 l |
| Vandens tūris pagal ErP duomenis | 52,0 l |
| Didžiausias darbinis slėgis | 3 bar |
| Terpės temperatūra | 5–90 °C |
| Terpė | Šildymo sistemos vanduo arba vandens ir glikolio mišinys, iki 50 % glikolio |
| Šilumos / vėsos šaltinių jungtys | 4 × G1¼, vidinis sriegis |
| Sistemos / kolektoriaus jungtys | 2 × G1; komplekte antgaliai su G1½ gaubiamosiomis veržlėmis |
| Sistemos jungčių atstumas tarp centrų | 125 mm |
| Atskira kaitinimo elemento jungtis | G1½, vidinis sriegis |
| Kaitinimo elemento ilgis | Parenkamas pagal pasirinktą jungtį ir talpos montavimo padėtį |
| Montavimas | Ant sienos, su komplekte esančiais laikikliais |
| Matmenys su izoliacija (aukštis × plotis × gylis) | 842 × 555 × 252 mm |
| Tuščios talpos masė | 30 kg |
| Šilumos izoliacija | Nuimama, polipropileno putplasčio (EPP) |
| Energijos vartojimo efektyvumo klasė | C |
| Pastovūs šilumos nuostoliai | 56,4 W |
Komplektacija
- Automatinis nuorintuvas su atbuliniu vožtuvu.
- Du jungiamieji antgaliai su G1½ gaubiamosiomis veržlėmis KSV kolektoriui arba PrimoTherm grupei prijungti.
- Dvi G1¼ ir viena G1½ aklės šaltinių bei kaitinimo elemento jungtims.
- G½ aklė.
- Du sieniniai laikikliai ir gręžimo šablonas.
Kaitinimo elementas parenkamas atskirai. Talpa montuojama patalpoje; parenkant sieną ir tvirtinimą įvertinama pripildytos talpos masė.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Vardinė talpa | Montavimas |
|---|---|---|---|
| ABT 50 | 6805000 | 50 l | Ant sienos |
