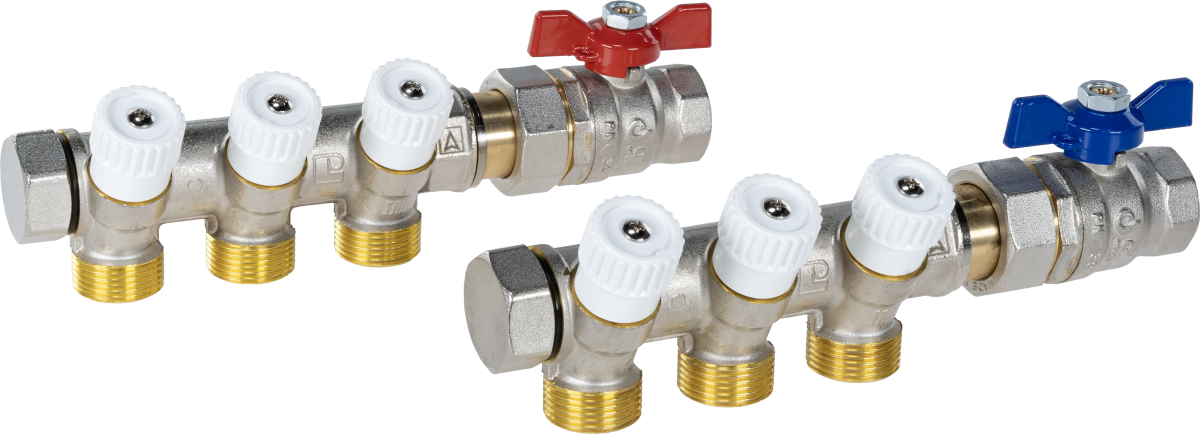

Buitinio vandens kolektoriai ADM
Moduliniai šalto ir karšto vandens kolektoriai su atskirai uždaromomis atšakomis.
Paskirtis ir veikimas
ADM paskirsto vandenį į atskiras vartojimo vietas. Kiekvienos atšakos uždarymo vožtuvas leidžia izoliuoti vieną vandens tiekimo liniją. Nikeliuoto žalvario moduliai skirti montuoti ant sienos arba kolektorių spintoje.
Parinkimas ir komplektacija
Pagrindinis rinkinys turi dvi kolektoriaus sijas, skirtas šaltam ir karštam vandeniui. Plėtimo modulis prideda vienos sijos atšakas. ADM 402 ir 412 skirti karšto vandens cirkuliacijai. Žymėjimas „2 × 3“ reiškia dvi sijas po tris atšakas. Srautai ir slėgio nuostoliai skaičiuojami pagal vamzdynų projektą.
Techniniai duomenys
| Atšakų jungtys | G¾ Euroconus |
|---|---|
| Atšakų jungčių atstumas | 40 mm |
| Didžiausias vandens slėgis | 10 bar |
| Didžiausia vandens temperatūra | 120 °C |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Atšakų skaičius | Pagrindinės jungtys |
|---|---|---|---|
| ADM 203 – pagrindinis rinkinys | 2220300 | 2x 3 | G¾” |
| ADM 213 – pagrindinis rinkinys | 2221300 | 2x 3 | G1" |
| ADM 204 – pagrindinis rinkinys | 2220400 | 2x 4 | G¾” |
| ADM 214 – pagrindinis rinkinys | 2221400 | 2x 4 | G1" |
| ADM 102 – plėtimo modulis | 2210200 | 2 | G¾” |
| ADM 103 – plėtimo modulis | 2210300 | 3 | G¾” |
| ADM 104 – plėtimo modulis | 2210400 | 4 | G¾” |
| ADM 112 – plėtimo modulis | 2211200 | 2 | G1" |
| ADM 113 – plėtimo modulis | 2211300 | 3 | G1" |
| ADM 114 – plėtimo modulis | 2211400 | 4 | G1" |
| ADM 402 – cirkuliacijos modulis | 2240200 | 2 | G¾” |
| ADM 412 – cirkuliacijos modulis | 2241200 | 2 | G1" |
