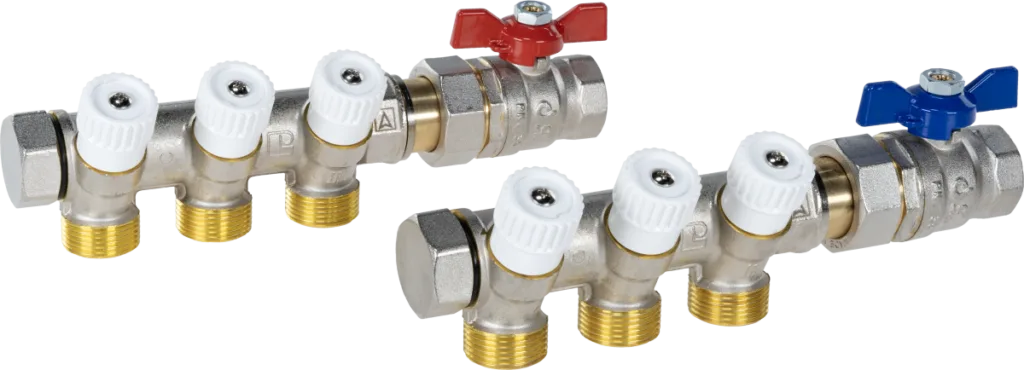

Buitinio vandens kolektoriai ADM

Moduliniai šalto ir karšto vandens kolektoriai su atskirai uždaromomis atšakomis.

Paskirtis ir veikimas

ADM paskirsto vandenį į atskiras vartojimo vietas. Kiekvienos atšakos uždarymo vožtuvas leidžia izoliuoti vieną vandens tiekimo liniją. Nikeliuoto žalvario moduliai skirti montuoti ant sienos arba kolektorių spintoje.

Parinkimas ir komplektacija

Pagrindinis rinkinys turi dvi kolektoriaus sijas, skirtas šaltam ir karštam vandeniui. Plėtimo modulis prideda vienos sijos atšakas. ADM 402 ir 412 skirti karšto vandens cirkuliacijai. Žymėjimas „2 × 3“ reiškia dvi sijas po tris atšakas. Srautai ir slėgio nuostoliai skaičiuojami pagal vamzdynų projektą.

Techniniai duomenys

Atšakų jungtys	G¾ Euroconus
Atšakų jungčių atstumas	40 mm
Didžiausias vandens slėgis	10 bar
Didžiausia vandens temperatūra	120 °C

Modeliai ir užsakymo kodai

Modelis	Užsakymo kodas	Atšakų skaičius	Pagrindinės jungtys
ADM 203 – pagrindinis rinkinys	2220300	2x 3	G¾”
ADM 213 – pagrindinis rinkinys	2221300	2x 3	G1"
ADM 204 – pagrindinis rinkinys	2220400	2x 4	G¾”
ADM 214 – pagrindinis rinkinys	2221400	2x 4	G1"
ADM 102 – plėtimo modulis	2210200	2	G¾”
ADM 103 – plėtimo modulis	2210300	3	G¾”
ADM 104 – plėtimo modulis	2210400	4	G¾”
ADM 112 – plėtimo modulis	2211200	2	G1"
ADM 113 – plėtimo modulis	2211300	3	G1"
ADM 114 – plėtimo modulis	2211400	4	G1"
ADM 402 – cirkuliacijos modulis	2240200	2	G¾”
ADM 412 – cirkuliacijos modulis	2241200	2	G1"
