Moduliniai kolektoriai ProCalida IN 1½
PA66 kolektorių sistema didesniems šildymo, vėsinimo ir šilumos siurblių grunto kontūrams: jungiamieji bei 1–3 kontūrų moduliai.
ProCalida IN 1½ – modulinė kolektorių sistema didesnėms šildymo ir vėsinimo sistemoms, taip pat šilumos siurblių grunto kontūrams. Jungiamasis modulis sujungia vamzdyną su reikiamu kontūrų modulių deriniu.
Kaip sudaroma sistema

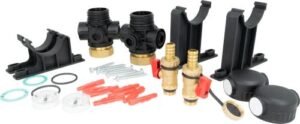

Bazinis modulis 80904 turi dvi pagrindines G1½ jungtis, kolektorių galinius elementus su užpildymo ir išleidimo vožtuvais bei sieninius laikiklius. Standartinis modulis 80900 papildomai turi du 0–60 °C termometrus ir užaklintas G½ jungtis nuorinimo ar matavimo įrangai. Kontūrams prijungti atskirai parenkami vieno, dviejų arba trijų kontūrų moduliai.
Kontūrų moduliuose srauto matuokliai leidžia reguliuoti kiekvienos kilpos srautą, grįžimo vožtuvai – ją uždaryti arba valdyti termoelektrine pavara.
Techniniai duomenys
- Korpuso medžiaga: PA66 poliamidas.
- Pagrindinės jungtys: veržlės G1½; kontūrų jungtys: G1.
- Kontūrų jungčių žingsnis: 100 mm; pavarų jungtis: M30 × 1,5.
- Kontūro srauto reguliavimas: 4–20 l/min.
- Didžiausias slėgis: 6 bar esant 60 °C; didžiausia temperatūra: 90 °C esant 3 bar.
- Terpė: vanduo arba vandens ir glikolio mišinys, kuriame glikolio ne daugiau kaip 50 %.

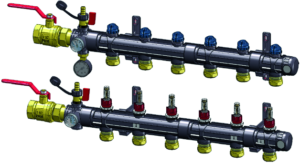

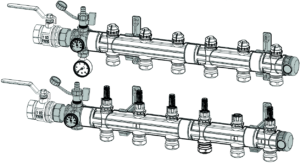

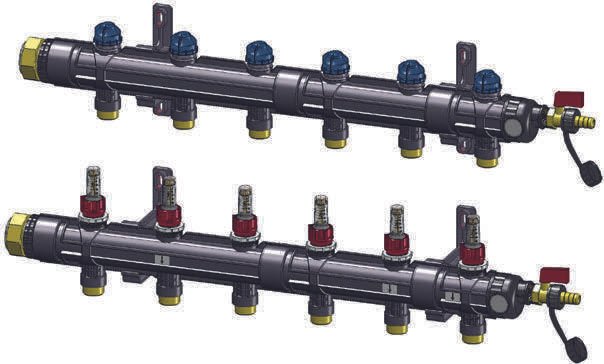

Galerijoje pateikiami surinkimo pavyzdžiai ir atskiri moduliai. Jungiamasis modulis bei kontūrų moduliai parenkami atskirai pagal modelių lentelę.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Paskirtis | Kontūrų jungtys / srautas |
|---|---|---|---|
| ProCalida IN bazinis modulis | 80904 | Pagrindinės jungtys, galiniai elementai ir laikikliai | Be kontūrų modulių |
| ProCalida IN standartinis modulis | 80900 | Pagrindinės jungtys, galiniai elementai, laikikliai ir termometrai | Be kontūrų modulių |
| ProCalida IN, 1 kontūro modulis | 81841 | 1 kontūras | G1; 4–20 l/min |
| ProCalida IN, 2 kontūrų modulis | 81842 | 2 kontūrai | G1; 4–20 l/min |
| ProCalida IN, 3 kontūrų modulis | 81843 | 3 kontūrai | G1; 4–20 l/min |
